Structure des fichiers et produits MODIS

Moderate-Resolution Imaging Spectroradiometer ou le « Radiomètre spectral pour imagerie de résolution moyenne »)

Les données satellites sont traitées au préalable par l’EDOS (EOS Data and Operation System) afin de fournir à l’utilisateur des produits exploitables. Celles-ci regroupent un large champ d’études qui se répartissent en quatre catégories :

  • Atmosphère: regroupe les aérosols, les nuages et la vapeur d’eau.
  • Cryosphère: regroupe des informations de glace et de neige.
  • Terre: regroupe les données de l’écosystème, de radiation et d’occupation des sols.
  • Eau : regroupe les données de réflectance des océans et de température des mers

Structure des fichiers MODIS
Les données du satellite Terra ont la dénomination MOD pour l’observation de la terre (végétation, atmosphère). La dénomination MYD pour AQUA chargée d’observer les océans.
La dénomination MCD pour la combinaison Aqua/Terra
L’extension des fichiers MODIS est en HDF. Le format HDF est le format standard issu des missions EOS. Après importation d’un produit Modis, nous obtenons un fichier avec l’extension img si nous l’avons converti avec ERDAS. Ci-dessous la décomposition d’un fichier Modis.
MY09A1a2007001h19v07005 (extension img)
• MY09A1 – Nom du produit Aqua ou Terra. Ici cest Aqua
• a2006001 – Date et jour julien de l’acquisition du produit
• H19 – numéro de tuile horizontale (0-35)
• V07 – numéro de tuile Verticale (0-17)
• 005 – Numéro de collection du produit

Structure des produits MODIS
Nous allons décrire la structure d’un produit MODIS. Ce produit provient des téléchargements d’images satellites sur des sites de missions d’observation de la terre comme la NASA.
Pour cette étude nous avons retenu deux sites web :
http://ladsweb.modaps.eosdis.nasa.gov/
http://earthexplorer.usgs.gov/

MOD09A1.AYYYYDDD.hHHvVV.CCC.YYYYDDDHHMMSS (Terra)
MOD09A1.A2007001.h18v07.005.2007076070111.HDF
• MOD09A1 : Nom du produit Terra (MODIS Surface Reflectance product)
• YYYYDDD = Année et jour en julien de l’année de l’acquisition de l’image
• hHH = Numéro de tuile Horizontale (0-35)
• vVV = Numéro de tuile Verticale (0-17)
• CCC = Numéro de Collection
• YYYYDDDHHMMSS = Année, jour julien de la production, Heure-minutes-secondes

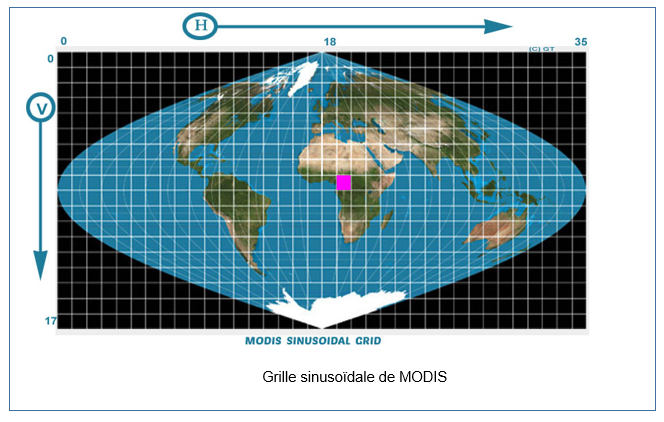

Pour les valeurs hHH et vVV qui correspondent aux numéros de tuiles, c’est-à-dire les numéros de scènes prises par le capteur
